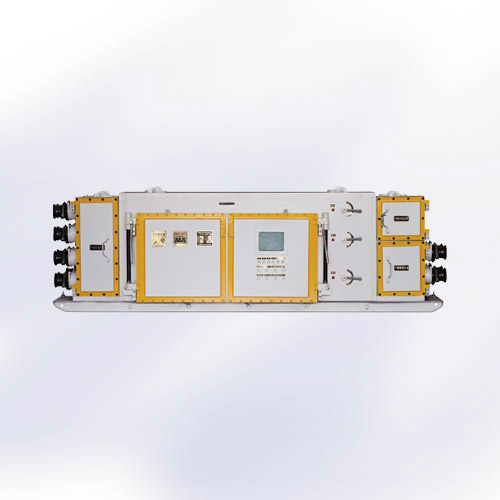

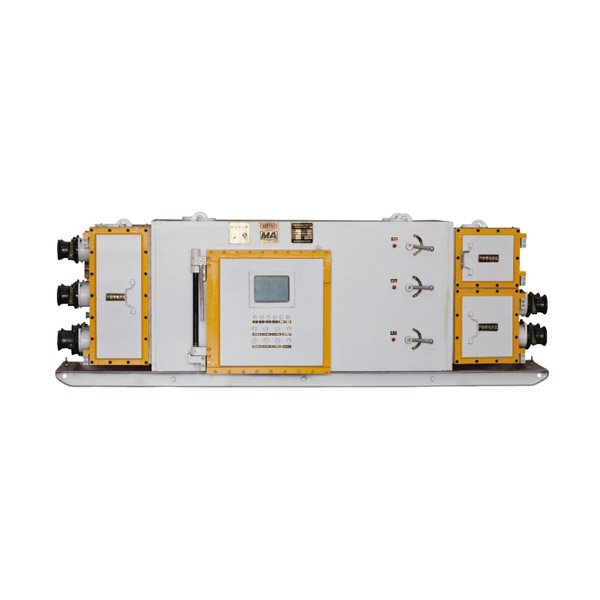

組合開關為方形外殼，快開門結構，模塊式機芯，結構簡單合理，操作方便。
采用WZBQ-8QG微機綜合保護單元、WZBQC綜合控制單元和工控技術組合，實現分散保護、集中控制的先進模式，功能強大，性能穩定，人機界面友好。
組合開關內部數據采用光纖通訊，保證了信號的正常高速傳輸，杜絕了死機、誤動、亂碼現象。
采用10寸TFT彩色工控機可觸摸式顯示屏，能夠實時顯示系統電壓、三相電流、回路運行狀態、回路聯機狀態、故障類型等重要參數，具備故障記憶查詢功能。配合人機操作鍵盤，可實現不停電情況下進行保護定值修改及各種保護測試操作。
組合開關采用智能化微機綜合保護裝置，具有過載、短路、漏電閉鎖、斷相、三相不平衡、欠壓、過電壓吸收等保護功能。主腔、進線腔、出線腔、外引線本安腔、控制變壓器腔，各腔室分別獨立，布局合理，拆裝維護安全又方便
提供127V（4kVA），220V（1kVA）輔助電源，并配套真空接觸器和微機綜合保護器對線路進行保護。
設有標準LAN通訊接口，配置于礦用監測監控系統中，實現遙測、遙控、遙信、遙調等四遙功能，可進行遠程分、合閘、數據讀寫等操作，達到變電所無人值守。
